MAX17690：适用于宽输入范围的无光耦反激控制器

在工业、通信及隔离电源设计中，如何实现高效、稳定且具备高精度调节能力的DC-DC转换，是工程师面临的重要挑战。MAX17690作为ADI一款峰值电流模式、固定频率的反激控制器，专为工作在非连续导通模式（DCM）下的隔离式反激拓扑而设计，其无需光耦或辅助绕组即可实现输出电压调节，显著简化了电路结构并提升了系统可靠性。代理销售ADI旗下全系列IC电子元器件-hth官网注册 为您介绍MAX17690：中文参数、引脚图及现货。

MAX17690中文参数

核心功能与技术特性

MAX17690支持4.5V至60V的宽输入电压范围，适用于多种直流供电环境，包括电池供电系统和工业直流母线应用。该器件采用内部7V LDO供电，能够直接驱动标准逻辑电平的功率MOSFET，源出/吸入电流能力高达2A/4A，确保快速开关切换，降低开关损耗。

其开关频率可在50kHz至250kHz之间编程设置，便于工程师根据EMI要求和变压器尺寸进行优化设计。EN/UVLO引脚支持输入电压使能控制，可设定精确的开启/关断阈值；OVI引脚则用于输入过压保护，提升系统安全性。

为了防止启动过程中出现浪涌电流，MAX17690集成了可编程软启动功能。同时，打嗝模式短路保护与热关断机制进一步增强了IC在异常工况下的鲁棒性，确保长时间运行的稳定性。

精准输出调节与温度补偿机制

传统反激拓扑通常依赖光耦或辅助绕组进行反馈，带来额外成本与复杂度。MAX17690通过采样原边反激波形来间接检测输出电压，省去了这些外围元件。尤其值得一提的是，它在次级电流较低时对反射电压进行采样，有效减小由负载变化引起的二极管压降误差，并内置温度补偿功能，以修正二极管正向压降随温度漂移带来的影响。

此外，MAX17690还采用了先进的漏感振铃滤除技术，避免误触发导致的电压检测偏差，从而实现±5%的输出电压调节精度，满足高精度隔离电源的设计需求。

MAX17690典型应用场景

MAX17690广泛适用于如PLC I/O模块、工业自动化设备、电信基础设施以及宽范围直流输入的隔离电源系统。其采用16引脚3mm x 3mm TQFN封装，节省PCB空间，支持-40°C至125°C的工作温度范围，适应严苛的工业环境。

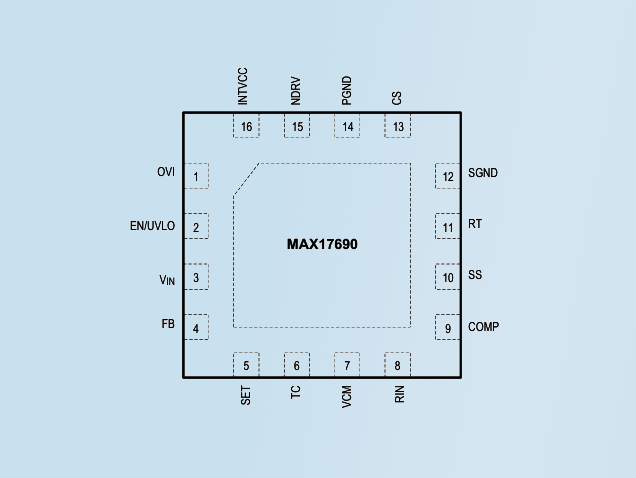

MAX17690引脚图

MAX17690现货型号

MAX17690ATE+

MAX17690ATE+T

MAX17690ATE/V+

MAX17690ATE/V+T
