瑞萨USB数据记录器方案：低功耗、高集成度的嵌入式数据采集解决方案

在工业监测、冷链运输、环境科研等众多应用场景中，数据记录器作为实现高效数据采集、存储与传输的核心设备，承担着不可或缺的角色。瑞萨电子推出的基于USB Type-C接口的低功耗、高性价比USB数据记录器参考设计方案，凭借其出色的系统集成度和能效表现，为工程师提供了一个适用于多种场景的实用开发平台。瑞萨电子代理商-hth官网注册 为您介绍该方案：框图、产品优势及应用价值。

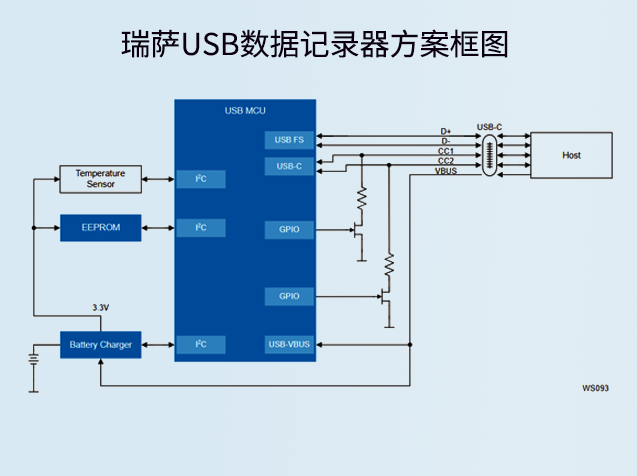

瑞萨USB数据记录器方案框图

系统架构与核心优势

该方案以瑞萨RA2L2系列Arm® Cortex®-M23内核微控制器为核心，集成了USB Full-Speed（FS）控制器及Type-C检测功能，支持即插即用操作，并可作为受电端运行，在5V电压下支持约3A电流输入，满足设备快速充电或供电需求。同时，MCU内置RD终端电阻与VBUS检测机制，大幅减少了外部元件数量，优化了BOM成本并简化PCB布局设计。推荐阅读：RA2L2 MCU USB Type-C参考设计：面向小型电池应用的全面解决方案。

数据存储方面，方案采用R1EX25512A高速串行EEPROM芯片，容量为512Kbit（64字节 × 8位），具备快速写入能力，确保在连续数据采集过程中不丢失关键信息。该器件在掉电后仍能可靠保存数据，非常适合电池供电型应用。

电源管理部分，推荐使用DA9168或RAA489110电源管理IC。DA9168是一款单节锂电池充电器PMIC，支持1.5A充电电流、20mA终止电流判断、超低静态电流反向升压输出，适合对功耗敏感的便携设备；而RAA489110则为Buck-Boost架构的可配置充电器，支持USB PD EPR（扩展电源范围）协议，适用于需要更高灵活性的复杂电源管理系统。

如需以上产品规格书、样片测试、采购、BOM配单等需求，请加客服微信：13310830171。

功能亮点与工程价值

低功耗优化设计：整体系统采用节能策略，包括MCU深度睡眠模式、EEPROM低功耗读写控制、智能唤醒机制等，显著延长电池续航时间，适合长时间无人值守的数据采集任务。

高度集成化：通过整合USB通信、数据存储、电源管理等功能于单一平台，减少外围元件数量，缩小模块尺寸，提升产品可靠性。

灵活扩展性：预留I²C、SPI等通用接口，便于接入各类传感器（如温湿度、压力、加速度等），构建多参数数据记录系统。

兼容性强：支持标准USB文件系统，连接主机后自动识别为存储设备，方便用户直接访问数据，无需额外驱动安装。

应用方向建议

瑞萨该款USB数据记录器方案适用于冷链监控、仓储物流、实验室研究、环境监测、现场诊断等多种场景。对于希望快速实现低功耗数据记录终端开发的工程师而言，该方案不仅提供了完整的硬件参考设计，还配套有固件示例与调试工具链，有助于缩短开发周期，加速产品上市进程。
