在工业控制、精密测量和汽车电子等对精度要求严苛的应用中,基准电压源作为系统“参考标准”,其性能直接影响整体系统的稳定性与准确性。近日,上海贝岭正式发布第三代高精度基准电压源产品线——BLR3XX系列,凭借其低温漂、低噪声、低功耗及高负载能力等优势,为高精度模拟前端设计提供了全新解决方案。代理销售上海贝岭旗下全系列IC电子元器件-hth官网注册 为您介绍BLR3XX系列:技术亮点、性能表现、引脚配置及应用领域。
BLR3XX系列采用上海贝岭自主研发的专利核心结构,在提升输出精度的同时优化了芯片内部热管理机制,从而显著提高了系统整体的稳定性与可靠性。该系列产品具备以下关键参数:
最大工作电流仅110μA
低压差低至100mV
支持-40℃至+125℃宽温范围
输出电压可选,覆盖多种应用场景
封装形式兼容SOT23-3、SOT23-6、MSOP8
相比前代产品,BLR3XX系列不仅在功耗方面实现优化,输出负载能力也提升至±25mA,使其更适用于需要较高驱动能力的精密电路。
低温漂特性
以BLR325C为例,在全温度范围内(-40℃~+125℃)的温度漂移仅为5ppm/℃,确保在复杂环境条件下仍能提供稳定可靠的参考电压,适用于ADC/DAC外部基准、高精度仪表等应用。
高负载能力与调整率
BLR3XX系列最高可提供25mA拉电流和10mA灌电流,且在整个温度范围内的负载调整率最大为80ppm,充分满足高负载场景下的精度要求。
极低噪声
在0.1Hz~10Hz频段内,BLR325C的输出噪声仅为15μVp-p,适用于高精度测试设备、医疗仪器等对噪声敏感的系统。
超低功耗设计
BLR3XX系列在关断模式下电流消耗低于10μA,工作模式下典型值为80μA,最大不超过110μA,非常适配电池供电或对功耗敏感的应用场景。

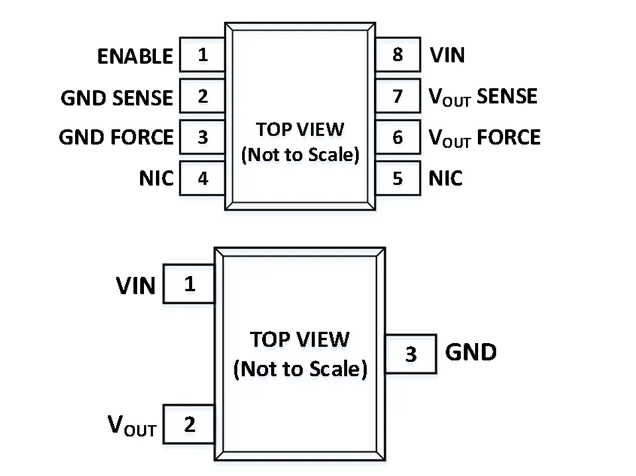

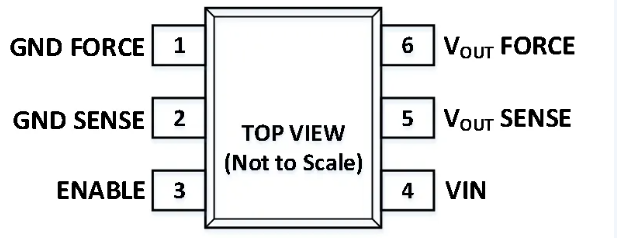

BLR3XX系列提供三种主流封装形式:
SOT23-3
SOT23-6
MSOP8
每种封装均提供多种输出电压版本,方便工程师根据具体应用进行快速选型与替换,同时保证PCB布局的灵活性。

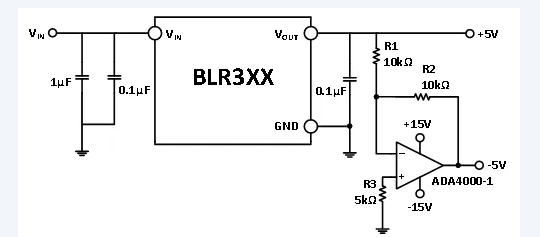

双极性基准电压生成
通过将BLR3XX连接至运算放大器反相输入端,可以构建双极性基准电压源,适用于需要正负参考电压的高精度数据采集系统。
提升输出电流能力

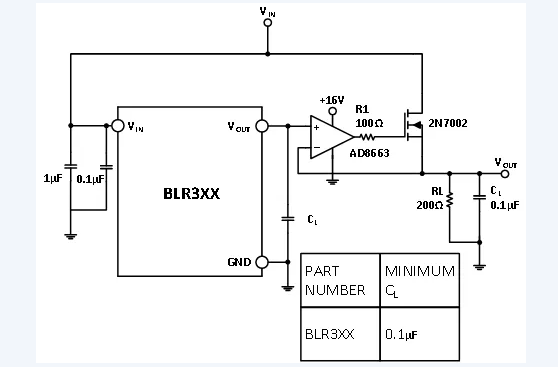

增强输出电流参考电路
针对需要更高驱动能力的应用,可通过外围电路扩展BLR3XX的输出电流,而不影响其精度表现,适用于传感器激励、校准模块等场景。
典型应用场景广泛
BLR3XX系列因其优异的综合性能,已广泛应用于:
精密数据采集系统
高分辨率ADC/DAC参考源
工业仪器仪表
医疗诊断设备
汽车电池监控系统
