Vishay推出高压隔离式电流检测方案，优化大电流测量设计

在电机驱动器、功率变换器和逆变器等电力电子系统中，高精度、高可靠性的电流检测是确保系统性能与安全的关键环节。分流电阻法因其响应速度快、精度高、温度漂移小及实现灵活等优势，成为主流的电流检测方式之一。然而，在面对50A以上的大电流应用场景时，工程师需综合考虑分流电阻选型、热稳定性、功率承载能力以及信号隔离等问题。

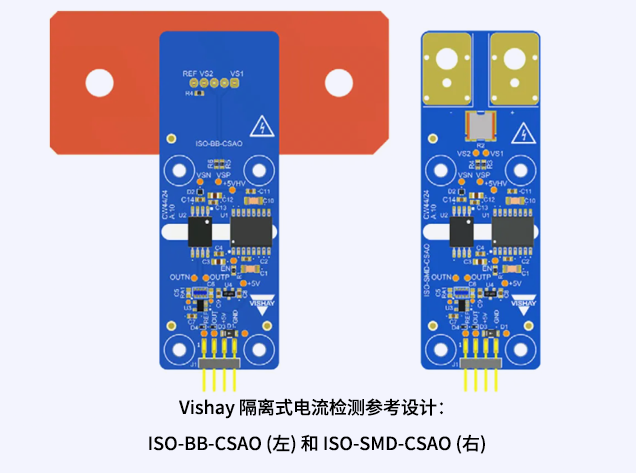

为帮助工程师更高效地应对这些挑战，Vishay推出了两款面向高压场景的隔离式电流检测参考设计方案——ISO-BB-CSAO（高电流）与ISO-SMD-CSAO（中低电流），可分别支持高达1415A交流电流和54A连续电流的检测，并提供最高1200VRMS电气隔离，具备低温漂、高带宽（280kHz）和优异的信号完整性表现。Vishay代理商、原厂货源 - hth娱乐 为您介绍此方案的特点及芯片资源。

一、分流电阻：构建精确电流检测的基础

ISO-BB-CSAO采用Vishay WSBE系列分流电阻，该器件基于镍铬合金材料，具有以下关键特性：

高电流承受能力：最大可达1825A；

极低阻值：支持毫欧级测量，降低功耗；

低电感：<5nH，减少高频干扰；

低热电动势：<1.25μV/°C，避免温差引入误差；

±10ppm/°C TCR：确保宽温范围内的稳定性；

符合AEC-Q200标准：适用于汽车与工业级应用。

相比之下，ISO-SMD-CSAO针对较低电流（≤54A）应用场景，选用WSL系列SMD分流电阻，同样具备低电阻、低电感、耐硫化和AEC-Q200认证等特性，适合空间受限且对成本敏感的设计。

二、隔离放大器：保障信号完整性与安全性

在大电流检测系统中，输入侧与控制电路之间的电气隔离至关重要。Vishay VIA0050DD隔离放大器在此类设计中扮演核心角色：

支持高达1200VRMS工作隔离电压；

基于专有电容隔离技术，提供稳定可靠的信号传输；

固定增益41，输入范围±50mV，输出为差分模拟信号；

具备超低偏移漂移（0.15μV/°C）和增益漂移（15ppm/°C），确保全温域内测量精度；

CMTI达100kV/μs，有效抵御共模噪声干扰；

可用于消除接地回路干扰，提升整体系统鲁棒性。
