面向云服务器与HPC系统，瑞萨RC19102时钟缓冲器常见问题解答（FAQ）

随着PCIe Gen7接口的逐步落地，高速系统对时钟信号的稳定性与时序精度提出了更高要求。在云服务器和高性能计算（HPC）平台中，Renesas推出的RC19102 PCIe Gen7双输出缓冲器凭借其出色的性能表现，成为工程师关注的焦点。以下是一些关于RC19102的常见技术问答，瑞萨电子代理商-hth官网注册 帮助您更好地理解其在实际应用中的价值。

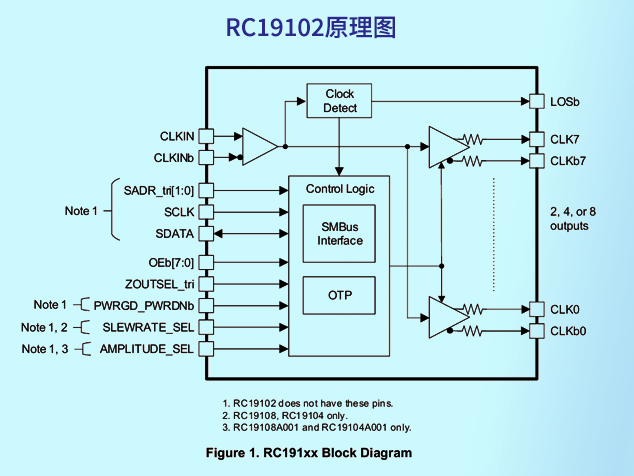

Q1：RC19102支持哪些PCIe版本？是否向下兼容？

A：RC19102是一款面向PCIe Gen7的1.8V双输出缓冲器，同时完全向下兼容Gen6、Gen5及更早的PCIe标准，适用于多代平台的混合部署环境。

Q2：RC19102的抖动性能如何？这对系统设计有何影响？

A：RC19102提供极低的附加相位抖动（Additive Phase Jitter），具体如下：

PCIe Gen5：5.9fs RMS

PCIe Gen6：3.5fs RMS

PCIe Gen7：2.4fs RMS

DB2000Q模式下：10fs RMS

12kHz 至 20MHz频段内（156.25MHz）：33fs RMS

如此优异的抖动指标有助于提升链路裕量，降低误码率，尤其适合高密度、高频次数据交互的云服务器和HPC系统。

Q3：RC19102有哪些增强系统鲁棒性的功能？

A：RC19102集成了多项提升系统稳定性和容错能力的功能，包括：

掉电耐受（PDT）输入：主时钟源失效时仍能维持原有输出。

自动时钟驻留（ACP）：CLKIN丢失时保持输出频率不变，防止系统中断。

灵活启动时序（FSS）：支持自定义上电顺序，适应复杂系统需求。

展频耐受性：兼容带展频技术的输入时钟，有效降低EMI干扰。

这些特性使其特别适合用于对可靠性要求较高的数据中心、边缘计算节点等场景。

Q4：RC19102是否支持多种差分输出阻抗配置？如何设置？

A：是的，RC19102支持三种差分输出阻抗选项：33Ω、85Ω 和 100Ω，用户可通过引脚或SMBus进行动态配置，以适配不同的PCB走线结构和接收端输入需求，优化信号完整性。

Q5：除了阻抗，还有哪些参数可以调节？

A：RC19102还支持输出斜率（slew rate）调节，并可选型号后缀为A001的器件以调整输出振幅。这种灵活性使得芯片能够更好地匹配不同信道环境，提升高频信号传输质量。

Q6：RC19102适用于哪些应用场景？

A：RC19102主要适用于以下高性能计算与云计算相关领域：

云服务器主板时钟架构

NVMe固态存储控制器时钟扇出

GPU加速卡、AI推理模块的PCIe时钟分配

网络交换设备与时钟同步系统

其宽广的工作温度范围（-40°C 至 +105°C）和电源电压容差（1.8V ±5%）也确保其在严苛环境下稳定运行。

Q7：RC19102是否支持SMBus控制？有什么优势？

A：是的，RC19102可通过SMBus实现配置管理，支持最多9个地址选择和误写保护机制。这使得系统在运行过程中可根据需要动态调整时钟参数，提升调试效率与系统可控性。

Q8：相比传统缓冲器，RC19102有哪些显著优势？

A：RC19102相较于传统PCIe缓冲器具有以下几点核心优势：

极低抖动性能，满足PCIe Gen7需求；

支持灵活配置，适应多样化硬件平台；

增强型系统鲁棒性设计，提高可用性；

宽温宽压工作范围，适用于工业级环境；

可通过SMBus进行远程监控与参数调整。

结语

在构建新一代云服务器与高性能计算系统时，RC19102以其卓越的性能、丰富的功能和良好的兼容性，为工程师提供了高效可靠的时钟解决方案。无论是用于PCIe主控芯片的时钟扇出，还是配合高速存储与加速器使用，RC19102都能显著提升系统稳定性与设计裕量，助力打造更具竞争力的高性能计算平台。
