推挽式转换器拓扑设计要点与工程师选型参考

来源:hth官网注册 :提供选型指导+样片测试+现货供应| 发布日期:2025-06-25 18:00:01 浏览量:

在隔离型DC-DC电源拓扑中,推挽(Push-Pull)结构因其对称性、低输出噪声和良好的效率表现,广泛应用于需要直流隔离与信号链供电的精密系统中。与反激式类似,该拓扑通过变压器实现输入与输出的电气隔离,但其工作方式决定了最大占空比不得超过50%,这一特性对输入电压变化范围提出了限制。

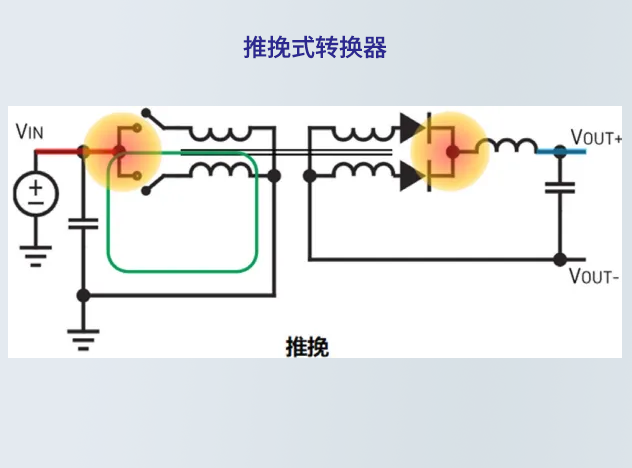

如图1所示,推挽式转换器采用两个功率开关交替导通的方式,在初级侧形成正负交替的激励电流。次级侧通过中心抽头整流结构配合LC滤波器输出稳定电压。这种结构使得输出端具有较低的纹波和噪声,特别适合对供电质量要求较高的模拟前端或传感器接口电路。

推挽式转换器

图1

从布局角度来看,推挽拓扑存在一个主要热环路——位于输入侧。虽然每个开关仅在一个半周期内导通,但由于交替切换,仍需注意热环路面积控制,以降低高频辐射干扰。此外,由于变压器通常体积较大,可能影响整体PCB布局优化空间。

与反激式相比,推挽拓扑的优势在于更低的共模漏电流,这对满足安规认证和EMC标准尤为重要。然而,其局限性也较为明显:

输入电压波动可能导致次级输出电压偏移;

占空比被严格限制在50%以内,不适用于宽VIN范围输入场景;

变压器设计复杂度较高,尤其在高频应用中需考虑磁芯饱和与绕组平衡问题。

工程师设计建议:

输入稳压预处理:若输入电压波动较大,建议前级加入预稳压环节,以保证次级输出稳定性;

变压器设计优化:选用高磁导率磁芯材料,优化绕组结构以减小漏感,提升效率并抑制电压尖峰;

同步整流替代方案:在次级侧可考虑使用同步整流技术,进一步提高效率;

EMI抑制措施:合理布置热环路路径,结合输入滤波电容和屏蔽手段降低传导与辐射噪声。

推荐型号及适用场景:

LT3999:支持2.7V至36V输入,双通道1A输出能力,具备可编程电流限值与高达1MHz频率调节功能,适合高灵活性工业与通信类应用;

MAX13253:内置扩频技术,支持250kHz/600kHz频率切换,低噪声控制架构,适用于对EMI敏感的精密仪器供电;

MAX256:集成度高,支持3.3V或5V输入,提供3W隔离输出,适合小型化、低功耗隔离电源模块设计。

如需以上产品规格书、样片测试、采购、BOM配单等需求,请加客服微信:13310830171。hth娱乐 为制造业厂家的工程师或采购提供选型指导+数据手册+样片测试等服务。

综上所述,推挽式拓扑凭借其低输出噪声、低共模漏电流和结构对称性,成为信号链隔离供电的理想选择。尽管存在占空比限制和变压器体积挑战,但在特定应用场景下仍具不可替代优势。工程师应根据系统需求权衡性能与复杂度,合理选型并优化设计,以实现高效稳定的隔离电源解决方案。
