瑞萨便携式电源系统设计解析：高集成、多输入与智能BMS

在移动设备和户外应用场景日益丰富的今天，用户对便携式电源系统提出了更高要求：不仅要支持多种输入源（如USB-C、AC/DC、太阳能），还需具备高效的能量转换能力、智能化的电池管理以及轻量化设计。针对这一需求，瑞萨电子推出了一套高度集成的便携式电源解决方案，适用于便携式发电站、储能系统（ESS）、不间断电源（UPS）及电动汽车（EV）移动充电等多种场景。瑞萨电子代理商-hth官网注册 为您介绍该解决方案的系统架构及优势。

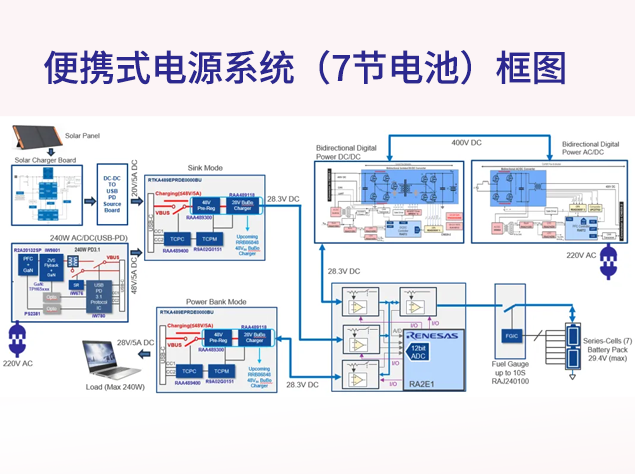

一、系统架构概览

该系统采用模块化设计理念，核心由以下几个关键部分组成：

多输入USB PD充电器（支持240W输出）

数字PFC + 双有源桥（DAB）双向AC/DC变换器

智能太阳能充电控制器（基于ISL95338）

高精度电量计IC（FGIC）与R-BMS F固件方案

RA6T2 MCU + SuperGaN FET华体会综合体育登录

系统整体可支持3至10节串联锂电池组，适配消费级到工业级应用需求。

二、关键技术挑战与应对策略

1. 输入/输出多样化带来的复杂性

现代便携式电源需兼容多种输入方式（如市电、车辆电源、太阳能板）和输出协议（如USB PD 3.1 EPR）。为此，瑞萨通过集成多输入USB PD控制器实现高达240W的双向充放电功能，并引入RAJ240100GFP电量计+R-BMS F固件，简化了SOC/SOH估算流程，提升了系统的适应性和开发效率。

2. 能量转换效率优化

为了提升能量利用率，系统采用了基于RA6T2 Arm®内核MCU和650V SuperGaN FET的图腾柱无桥PFC拓扑结构，配合DAB隔离式DC/DC转换器，构建了一个高效的双向数字AC/DC转换平台。该结构支持高达3.6kW功率传输，适用于高性能便携式电源系统。

此外，系统还集成了ISL95338降压-升压控制器，用于太阳能输入端的最大功率点跟踪（MPPT）控制，确保在不同光照条件下实现最佳充电效率。

3. 电池管理与安全控制

电池管理系统（BMS）是整个系统的核心之一。瑞萨提供的FGIC（Fuel Gauge IC）电量计IC，集成了15位Delta-Sigma ADC电压检测和18位电流积分电路，电压测量精度±5mV，电流精度±10mA，为SOC估算提供了高可靠性数据基础。

同时，该IC支持自诊断功能、电池均衡控制、健康状态（SOH）评估等高级特性，有助于延长电池寿命并提升安全性。结合R-BMS F固定固件方案，开发者可以显著缩短BMS子系统的开发周期。

三、轻量化与便携性设计

尽管系统功能复杂，但瑞萨通过以下措施实现了良好的便携性：

使用RA2E1低功耗MCU作为辅助控制器，降低整体功耗与体积；

采用GaN器件替代传统Si MOSFET，减小功率变换模块尺寸；

模块化设计便于根据应用需求灵活配置系统组件。

这种设计使得该系统既能满足专业级户外电源或小型储能装置的需求，也适合消费类便携式发电站的应用场景。

四、典型应用场景分析

1. 便携式发电站 / 户外电源

支持多种输入方式（太阳能、市电、车载充电），满足露营、应急救援等场景下的多设备供电需求。

2. 储能系统（ESS）与不间断电源（UPS）

在家庭或小型商业环境中提供备用电力，在电网不稳定或停电时保障关键设备运行。

3. 移动式电动汽车充电器

作为EV车主的“移动充电桩”，尤其适用于无法安装固定充电桩的用户。

4. 工业与偏远地区供电

为野外施工、通信基站、监测设备等提供稳定可靠的离网供电解决方案。

五、总结

瑞萨电子推出的这套便携式电源系统，融合了高效能转换技术、智能化电池管理与模块化设计思路，成功解决了当前便携电源产品在多功能性、能效、安全性与便携性之间的平衡难题。

对于工程师而言，该方案不仅提供了完整的硬件参考设计，还配套了成熟的软件固件支持（如R-BMS F），大幅降低了开发门槛，适用于从消费类到工业级的广泛市场。未来，随着能源管理需求的进一步升级，这类集成化、智能化的电源系统将成为行业发展的主流方向。如需瑞萨电子产品规格书、样片测试、采购、BOM配单等需求，请加客服微信：13310830171。
