SGM42203Q（圣邦微汽车高侧驱动器）中文参数详解 附引脚图和典型电路应用图

SGM42203Q （订购料号：SGM42203QPTS16G/TR）是圣邦微一款专为汽车应用设计的高侧驱动器，适用于电阻性、电感性及容性负载的控制。其高集成度与多重保护机制，使其成为车载系统中驱动继电器、LED模块、电机等关键组件的理想选择。圣邦微代理授权、原厂货源- hth娱乐 为您介绍SGM42203Q（圣邦微汽车高侧驱动器）中文参数详解 ，附引脚图和典型电路应用图。

SGM42203Q中文参数详解

核心功能与电气特性

该器件工作电压范围宽，支持5V至36V输入，适应多种车载电源架构。其内部采用低导通电阻（RDSON）设计，典型值为86mΩ/通道，有助于降低导通损耗，提高能效。在关断状态下，器件的静态电流极低，典型值仅为3.5μA，有助于延长车载电池续航时间。

SGM42203Q支持3V与5V逻辑输入，兼容多种主控平台，包括基于ARM Cortex-M系列的MCU及FPGA控制器。其两个通道均支持高精度负载电流检测，电流检测增益为1655，可通过外部ADC读取负载状态，实现系统级实时监控。

过流保护与电流限制机制

该驱动器内置可编程过流保护功能，支持2.5A、5A、10A、15A四档设置，用户可根据具体负载特性进行配置。当检测到过载时，内部屏蔽时间机制将启动，允许电流在设定时间内回落至较低水平，从而避免瞬态负载导致的误关断，提升系统稳定性。

此外，SGM42203Q还具备输出电流折返功能，可在过载条件下限制输出功率，防止器件过热损坏。

故障检测与保护机制

SGM42203Q集成了丰富的故障检测与保护功能，确保在复杂车载环境下的高可靠性。具体包括：

电流检测引脚反馈：用于实时监测负载电流，当发生过载、短路至地或过热时，故障信号将通过电流检测引脚输出。

热关断保护：具备带锁存或重启选项的热保护机制，防止因长时间过载导致的温度失控。

欠压与过压保护：在电源电压异常时自动关闭输出，保护负载与驱动器。

接地丢失与电池丢失检测：增强系统在异常电源状态下的安全性。

电感负载负压钳位：防止电感反冲电压损坏器件。

控制与复位功能

SGM42203Q提供nFR_STBY（故障复位待机）引脚，用于控制器件的复位与待机状态。拉低该引脚将触发复位操作；将所有输入引脚与nFR_STBY拉低后，器件将进入低功耗待机模式。

封装与适用标准

该器件采用绿色TSSOP-16A封装，带有裸露焊盘，便于散热。符合AEC-Q100汽车电子委员会Grade 1标准，工作温度范围为-40℃至+125℃，适用于严苛的车载环境。

SGM42203Q应用场景

SGM42203Q广泛适用于各类车载控制系统，包括：

车灯控制（前大灯、尾灯、转向灯）

电机驱动（车窗、座椅、风扇）

继电器替代方案

智能配电系统

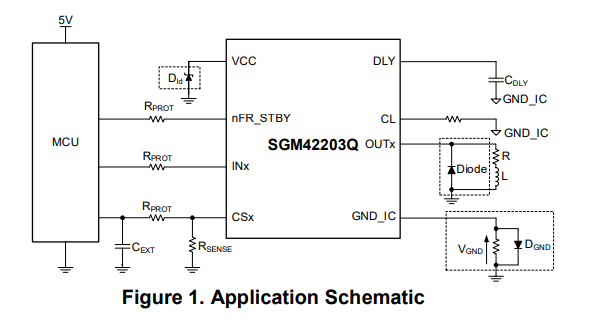

SGM42203Q引脚图
