ADI(亚德诺)LTC3896：高性能正至负转换控制器技术文档

LTC3896是ADI(亚德诺)一款高性能的正至负转换控制器，广泛应用于LCD器件、OLED显示器、音频放大器、工业机械、半导体制造工艺控制设备、测量工具、测试系统、LED驱动器和电池充电器等领域。代理销售ADI(亚德诺)旗下全系列IC电子元器件-hth官网注册 为您提供LTC3896产品特性、应用示例、电路设计、引脚图及可选型号。

特性

高输入和输出电压处理能力：LTC3896能够处理非常高的输入和输出电压，总电压应力可达150V。

低工作静态电流：工作静态电流仅为40μA，在停机模式下为10μA，特别适合汽车应用。

扩展的输入电压范围：输入电压范围为7V至72V，能够适应各种应用场景。

高功率级：能够驱动标准级MOSFET，提供强大的功率输出。

控制和接口信号：所有控制和接口信号（包括RUN、PGOOD和PLLIN）均参考于系统GND，简化了处理器控制型系统的设计。

应用实例

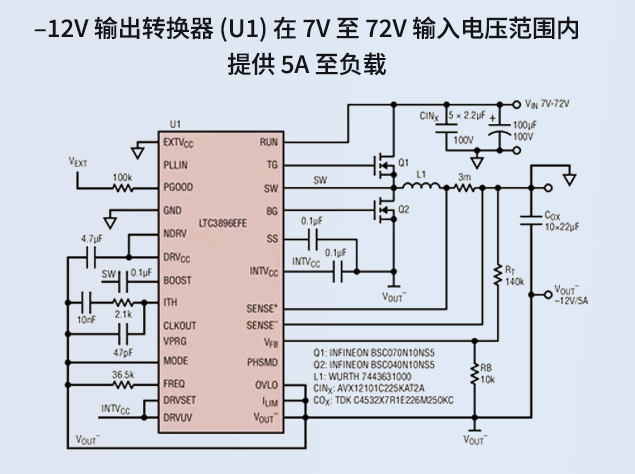

图1展示了一个基于LTC3896的正至负转换器，该解决方案从一个7V至72V的输入电压范围提供–12V/5A的输出。在汽车市场中，LTC3896处理高输入电压的能力免除了增设庞大和昂贵电压抑制器的需要，而低的最小输入电压即使在冷车发动情况下也能保持敏感系统正常运行。

图1

电路设计

该转换器的功率链由MOSFET Q1、Q2和电感器L1组成。输出滤波器基于陶瓷电容器COX。U1的EXTVCC引脚连接至GND，在该引脚上产生一个12V电位（相对于VOUT–）。如果需要一个电源良好信号，则应使用一个参考于GND的外部电压源。LTC3896的控制和接口信号（包括RUN、PGOOD和PLLIN）参考于系统GND，以免除在处理器控制型系统中增设电平移位器之需。

设计计算

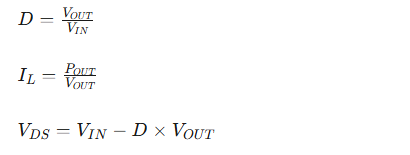

在产品手册[1]中详细说明了计算LTC3896周围组件之电压和电流应力的指引。对于基本评估，可采用以下公式来计算占空比（D）、平均电感器电流（IL）和MOSFET电压应力（VDS）：

其中：

D 是占空比。

IL 是平均电感器电流。

VDS 是MOSFET的电压应力。

VOUT 是输出电压。

VIN 是输入电压。

POUT 是输出功率

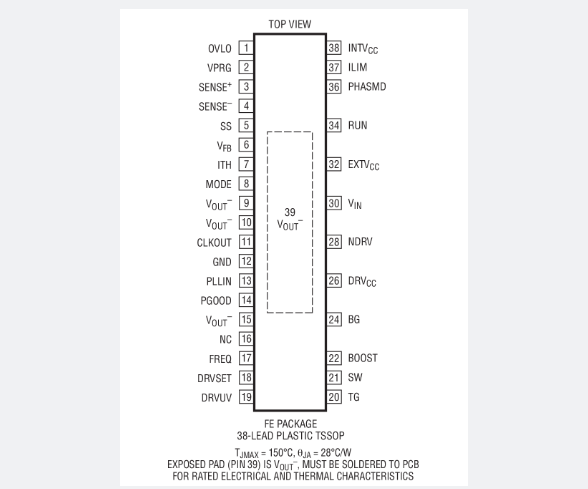

引脚图

可选型号

LTC3896EFE#PBF

LTC3896EFE#TRPBF

LTC3896HFE#PBF

LTC3896HFE#TRPBF

LTC3896IFE#PBF

LTC3896IFE#TRPBF

如需产品规格书、样片测试、采购、BOM配单等需求，请加客服微信：13310830171。

结论

LTC3896是一款高度集成的控制器，专为正至负转换而设计。基于该控制器的解决方案具有高效率和极低的静态电流，这对于电池供电式系统尤为重要。此外，这款器件还高度通用，拥有可编程频率、150V的宽输入电压范围和至–60V的输出电压。它利用参考于主机地的控制信号简化了汽车和工业电源的设计。
