高压半桥栅极驱动器LTC7063解析：适用于工业与汽车电源设计的高效解决方案

在现代电力电子系统中，高效的DC-DC转换是实现高性能、高可靠性电源设计的关键。面对多样化应用场景对电压、电流和功率密度的不同需求，工程师通常采用降压、升压、半桥或全桥等拓扑结构来满足系统要求。其中，半桥拓扑因具备良好的效率表现和成本控制优势，在高电压、大电流应用如电机控制、太阳能逆变器以及车载充电系统中尤为常见。

半桥结构工作原理及关键组件选型

半桥电路通过两个开关器件（如MOSFET或IGBT）交替导通，将输入直流电压传输至负载或变压器侧。为确保高效切换并防止上下桥臂同时导通引发直通故障，必须使用高性能的栅极驱动器IC来精确控制开关行为。

在选择栅极驱动器时，需重点考虑以下参数：

高端电压耐受能力：驱动器需支持高压侧MOSFET的完整电压摆幅，并留有安全裕量；

共模瞬态抗扰度（CMTI）：用于抵御高频开关引起的噪声干扰；

峰值驱动电流能力：快速充放电以减少开关损耗；

死区时间控制：防止上下管同时导通，部分IC支持可调死区时间，提升系统灵活性。

LTC7063特性详解：面向高可靠性的半桥驱动方案

ADI推出的LTC7063是一款专为高压、大电流半桥应用设计的N沟道MOSFET栅极驱动器，其主要特性包括：

支持高达140V的输入电压；

自适应击穿保护功能，监控开关节点电压并动态调整输出信号，避免上下管交叉导通；

浮地架构设计，高端和低端驱动器均可承受高达±10V的地偏移，显著增强抗噪能力；

可编程死区时间控制，通过DT引脚设置默认值（32ns）或最大值（250ns），提升系统鲁棒性；

内置多重保护机制，如热关断、欠压/过压保护，确保长期运行稳定性；

采用散热增强型封装，有效应对高功耗场景下的热管理问题。

典型应用：基于LTC7063的2:1降压转换器设计

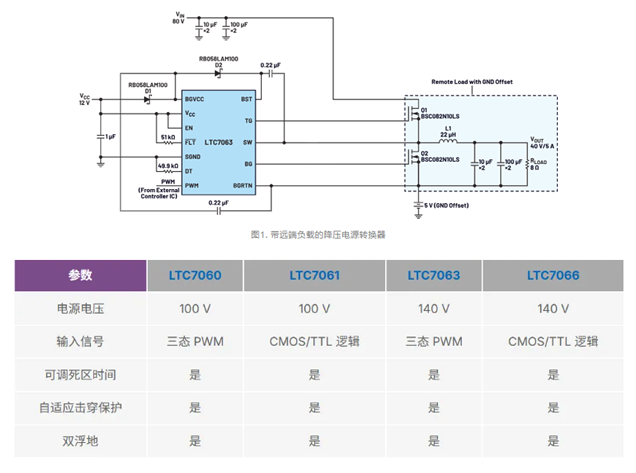

图1展示了一个使用LTC7063构建的2:1降压转换器，输入电压范围可达80V，输出为½ VIN，最大负载电流5A，适用于远端负载供电场景。该设计利用BST-SW和BGVCC-BGRTN自举供电方式，无需额外隔离电源，简化了PCB布局并降低了成本。

PWM控制器通过三态逻辑信号控制高端与低端MOSFET的互补导通，内置滞回机制防止误触发。使能引脚（EN）可用于外部控制驱动输出状态。波形测试显示，该电路具有良好的动态响应和稳定的输出电压。

此外，通过在DG引脚添加外接电阻，可进一步优化上升沿速度；FLT引脚提供开漏输出接口，用于指示过温、欠压、浮空电压异常等故障状态，便于系统集成与状态监测。

总结

LTC7063凭借其高压耐受、双浮地驱动架构、自适应击穿保护与可调死区时间等创新特性，成为适用于工业、汽车与通信领域高压半桥应用的理想栅极驱动解决方案。它不仅提升了系统效率与稳定性，也为工程师提供了更高的设计自由度和更强的抗干扰能力。对于需要兼顾性能与可靠性的高功率DC-DC转换项目而言，LTC7063无疑是一个值得优先考虑的核心元件。如需LTC7063产品规格书、样片测试、采购、BOM配单等需求，请加客服微信：13310830171。
